超聲成像的研究最早可以追溯到20世紀30年代，著名的原蘇聯科學家薩卡洛夫于1935年完成了液面成像裝置，在超聲成像研究方面為聲學界做出了重大貢獻，其后由于技術上的種種原因，超聲成像研究進展緩慢。

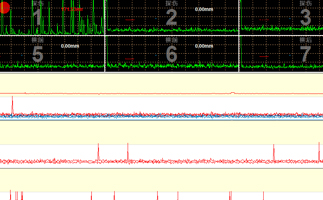

超聲波檢測儀超聲成像方法發展到現代，主要采用掃描接收信號、再進行圖像重構的方法，因此又稱為超聲掃描成像技術，期初主要為B、C掃描，隨后為檢測焊縫而開發出D、P（投影掃描成像）掃描；因為相控陣技術的出現，又出現S掃描（扇形掃描成像）等。而對應地，A型顯示又稱A掃描顯示。

在B、D掃描成像方式中，探頭沿物體表面上的一條直線掃描。對應于探頭的每一個實際位置，在顯示屏上可得到一個掃描顯示。在衍射時差法超聲檢測中，采用非平行掃查方式時為D掃描成像，而采用平行掃查時則為B掃描成像。在C掃描成像方式中，對應于探頭的每一個位置，在顯示屏上得到一個亮點，因此在C掃描成像方式中探頭需做二維掃描，掃描軌跡可以有許多形式，通常用矩形柵格掃描方式，在自動掃描時采用水漫發。

P掃描是“投影成像掃描”的簡稱，是專為檢測焊縫而開發的，其工作原理是兩個斜探頭位于焊縫兩側并按事先規劃好的方式掃查，掃查可手動或自動。測到的聲波會記錄于硬盤上，然后，將測得的結果送入P掃描處理器，它以聲線理論為基礎進行計算，并將計算結果以兩個投影的方式顯示：一個是俯視圖，投影面平行于表面；另一個是側視圖，投影面平行于焊縫，且垂直于表面。
