鋁板水浸式超聲C掃描系統采用自動化無損檢測技術-山科飛泰

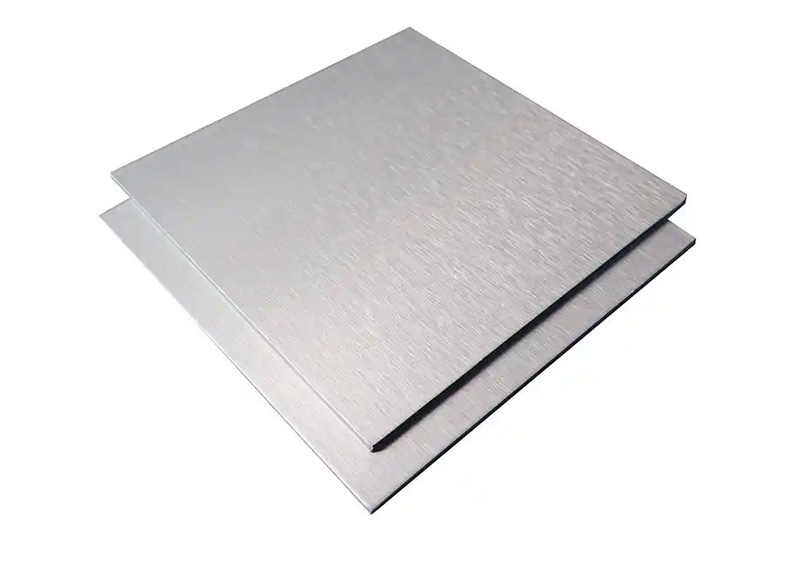

鋁板作為一種重要材料，憑借其輕質、高強度、耐腐蝕等卓越特性，在航空航天、汽車制造、電子設備等眾多核心領域占據著重要地位。

隨著高端產業快速發展，很多產品對鋁板質量要求越來越高。任何細微的質量問題，都可能在后續的使用中引發嚴重的安全隱患或性能故障，所以很多鋁板生產企業要對鋁板進行無損探傷。

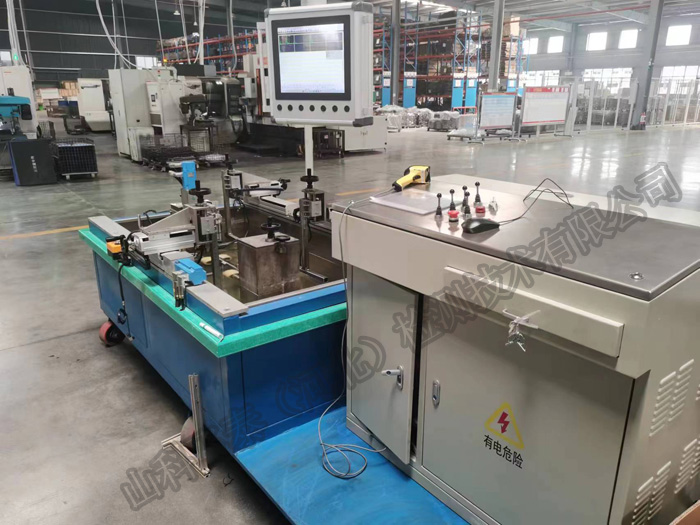

水浸式超聲 C 掃描系統可對鋁板進行全面探傷檢測

鋁板水浸式超聲 C 掃描系統屬于一種高效探傷設備，當超聲波在鋁板中傳播時，會均勻的鋁板材料中前進，一旦遇到鋁板內部的缺陷，如裂紋、氣孔、夾雜等，會使超聲波發生反射、折射和散射，導致超聲波的能量衰減、傳播路徑偏移以及回波信號的變化。通過精確捕捉和分析這些變化，水浸超聲 C 掃描系統便能顯示出鋁板內部的缺陷信息，有沒有缺陷一目了然。

水浸超聲 C 掃描系統以水作為耦合劑，將探頭和鋁板全部或部分浸于水中。水層耦合在檢測過程中可以減少超聲衰減，從而保證了檢測信號的穩定性和準確性。同時，系統采用多探頭檢測方式，多個探頭協同工作，能夠?qū)崿F(xiàn)對鋁板更全面、更快速的檢測。

水浸式 C 掃描系統自動化探傷流程

鋁板水浸式超聲 C 掃描系統的自動化運作流程，從鋁板的裝卸到檢測結果的輸出，實現了全流程的自動化，可以提高企業檢測效率和準確性。

當鋁板被運送至檢測區域時，自動上料裝置會將鋁板準確地放置在水槽的升降臺上。升降臺平穩下降，將鋁板浸入水中，為檢測做好準備。

檢測過程中，探頭在自動化控制系統的指揮下，按照預設的路徑和參數對鋁板進行掃描。探頭在 X、Y、Z 軸方向上的精確移動，確保了對鋁板的全面覆蓋。在掃描過程中，超聲波不斷發射到鋁板中，遇到缺陷時產生的回波信號被探頭及時接收，并傳輸至信號處理系統。

信號處理系統對接收到的回波信號進行快速、準確的分析和處理。通過先進的算法和圖像處理技術，系統能夠從復雜的信號中提取出缺陷的信息，包括缺陷的位置、大小、形狀等。同時，系統還會根據預設的標準對缺陷進行評估，判斷其是否符合質量要求。

一旦檢測到缺陷，系統會立即啟動缺陷定位功能。精掃評估探頭迅速對缺陷區域進行更細致的掃描，進一步確定缺陷的詳細信息。同時，系統會自動記錄缺陷的相關數據，并在圖像上進行標注，方便操作人員查看和分析。

檢測完成后，系統會將檢測結果以直觀的圖像和數據形式保存下來。這些結果可以隨時被調用和查看，為鋁板的質量評估和后續處理提供了重要依據。同時，系統還可以根據用戶的需求，生成詳細的檢測報告，報告中包含了鋁板的基本信息、檢測參數、缺陷情況以及評估結論等內容，為生產和質量控制提供了全面的支持。

鋁板水浸式超聲 C 掃描系統屬于非標定制產品，有需要的客戶可以電話聯系我們，告知我們探傷的工件、工件的尺寸、探傷的速度、探傷的精度、自動化程度，我們會根據您的需求出一份探傷解決方案和案例，滿意后再簽訂合同。
