鋼管無損探傷檢測線方案（飛泰自動探傷設備定制）

鋼管作為一種重要的工業材料，廣泛應用于石油、化工、電力、建筑等各個行業。鋼管在生產過程中會產生各種缺陷，如分層、夾雜、氣孔等，這些缺陷在使用過程中會影響鋼管的性能和壽命，因此，飛泰設計生產一款鋼管無損探傷設備，采用超聲波檢測自動化程度高，可用于鋼管生產線使用。

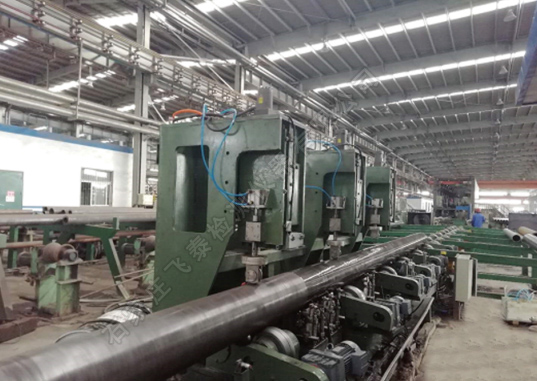

鋼管局部水浸探傷檢測線

一、飛泰鋼管無損探傷檢測線的作用

鋼管無損探傷檢測線是一種通過非破壞性檢測方法對鋼管進行質量檢測的技術設備。它能夠在不破壞鋼管結構和性能的前提下，準確檢測出鋼管內部的缺陷，為鋼管的質量控制和生產安全提供有力保障。探傷檢測線具備多種探傷標準，可根據客戶需求添加，自動化程度高，可自動上下料、自動探傷、自動評估、自動報警、自動打印探傷報告，同時，也可用于辦理生產許可證。

二、鋼管無損探傷檢測線的組成與工作原理

鋼管無損探傷檢測線通常由多通道超聲波探傷儀、電控系統、數據處理系統等多個部分組成。

上料系統

由氣缸、擋料器、上料翻板、傳動軸等組成，主要作用是將鋼管平穩撥到輥道。考慮到鋼管單重較重，上料系統采用重型型材設計加工，穩固可靠，翻板加耐磨處理。

下料系統

由氣缸、下料翻板、傳動軸等組成，主要用檢測完成后將鋼管從輥道撥至下料臺架。考慮到鋼管單重較重，下料裝置采用重型型材設計加工，穩固可靠，翻板加耐磨處理。

電控系統

主要由電源柜、操作臺、分線箱、外控裝置等組成。用于控制探傷設備的鋼管傳送，實現鋼管缺陷信號報警等動作，使設備完成自動探傷。通過電氣控制系統實現控制支撐架、托輥、探頭架、驅動機構等機械系統按工作模式行走和轉動。電氣控制采用PLC模塊控制。

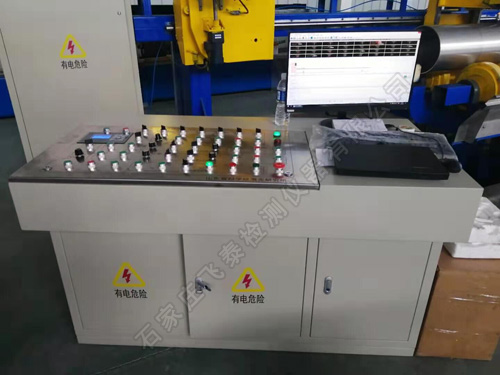

鋼管探傷檢測設備電控系統展示

三、飛泰鋼管無損探傷檢測線的優勢

鋼管無損探傷檢測線在工業生產中的應用十分廣泛。在鋼管生產過程中，它可以對鋼管的原材料、半成品和成品進行檢測，確保鋼管的質量符合標準要求。在鋼管使用過程中，它可以對鋼管進行定期檢測，及時發現并修復缺陷，防止因缺陷導致的安全事故。

與傳統的破壞性檢測方法相比，鋼管無損探傷檢測線具有以下優勢：

1. 非破壞性：無損探傷檢測線在檢測過程中不會對鋼管造成任何損傷，保證了鋼管的完整性和使用性能。

2. 高效性：無損探傷檢測線可以在短時間內對大量鋼管進行檢測，提高了檢測效率。

3. 準確性：無損探傷檢測線采用先進的檢測技術和數據處理方法，能夠準確檢測出鋼管內部的缺陷。

4. 靈活性：無損探傷檢測線可以適應不同規格、不同材質的鋼管檢測需求，具有較強的適應性。

四、飛泰鋼管探傷檢測線訂購

飛泰鋼管探傷檢測線屬于非標定制產品，客戶如果需要購買，可以電話聯系我們，告知我們探傷工件的尺寸、檢測的范圍、檢測的精度、檢測的速度，我們會根據這些需求設計一份探傷方案和報價，雙方通過商議，確定后簽訂合同，按照合同生產、調試、安裝、培訓，全程24小時售后服務。
