便攜式多用磁粉探傷儀

便攜式多用磁粉探傷儀介紹

多功能磁粉探傷儀依據漏磁場與磁粉的磁相互作用的原理，可準確直觀的顯示出工件缺陷的形狀、位置、大小和嚴重程度，確定缺陷的性質。儀器采用多種磁化方法，它能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。

便攜式多用磁粉探傷儀應用領域

多用磁粉探傷儀被廣泛運用于石油、化工造船、航空、鐵路等領域缺陷檢測，是質量控制。在役安全檢測與壽命評估中的專業精密儀器。

便攜式多用磁粉探傷儀工作原理

將待測鐵磁性材料的物體置于強磁場中或通以強大電流使之磁化，若物體表面或表面附近存有裂紋、折疊、夾雜物等缺陷，磁力線在這些缺陷附近會產生漏磁，當將導磁性良好的磁粉施加在物體上時，缺陷附近的漏磁場就會吸住磁粉，對己形成可見的磁粉痕跡，在合適的光照下形成可見的磁痕，從而顯示不出連續性的位置。大小。形狀和嚴重程度，將缺陷顯示出來。

便攜式多用磁粉探傷儀探頭

該設備有三種探頭：

1.電磁軛探頭：配有活關節，可以對平面、曲面工件進行探傷。

2.馬蹄探頭：可以對各種角焊縫，大型工件的內外角進行局部探傷。

3.磁環：能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直于軸向）簡單方便，用它還可以對工件進行遠離法退磁。

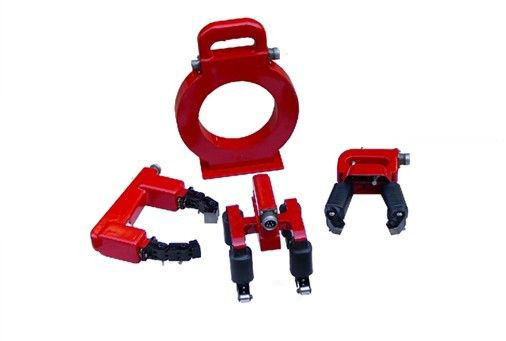

各類探頭

便攜式多用磁粉探傷儀技術指標

1.輸入電壓：AC 220V±10%V

2.輸出電壓：AC 36V

3.輸出電流：＞10A

4.提升力：大于5㎏(約55N)

5.暫載率：50%

6.電磁軛磁極間距：0—250mm

  馬蹄式磁極間距：0-165mm

  磁環式磁極間距：Φ150mm   1800AT

7.探傷靈敏度：A型1＃試片顯示清晰

8.主機外形尺寸：230×160×120mm（長×高×寬）

9.重量：5㎏

便攜式多用磁粉探傷儀操作使用

1.將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，（必須要有牢固的接地線）接通儀器電源開關，指示燈亮，表明電路已接通電源。

2.將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。

3.使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。

4.停止使用時，關掉儀器電源開關及電網配電板上的總開關。
