中厚板超聲波自動探傷設備廠家

      飛泰檢測儀器公司是專門生產銷售超聲波自動探傷設備廠家，現生產SKUT-2150型中厚板超聲波自動探傷設備，主要用于鋼板生產線上對所需探傷鋼板逐一進行內部質量檢測使用。中厚板超聲波自動探傷設備可依照不同用戶、不同行業和性質的標準及規定對鋼板進行在線自動探傷，該設備能夠對鋼板種類：碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼等鋼種的鋼板進行分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷檢測。

      探傷設備利用超聲波的反射和衰減機理可以檢測鋼板內部非連續性缺陷，適合鋼板寬度：900～2150 mm 、鋼板厚度：4 ～25.4 mm的鋼板使用。并且能根據檢測要求自動檢測并記錄鋼板頭尾位置、鋼板寬度數值和板邊位置，自動根據鋼板板邊實際位置和鋼板頭尾情況起落探頭，自動根據鋼板頭尾位置自動顯示、記錄檢測結果，并且在檢測時實時對所有探頭的耦合情況進行監視，確保檢測、記錄穩妥有效；檢測軟件記錄的缺陷的缺陷誤差小于±10mm。

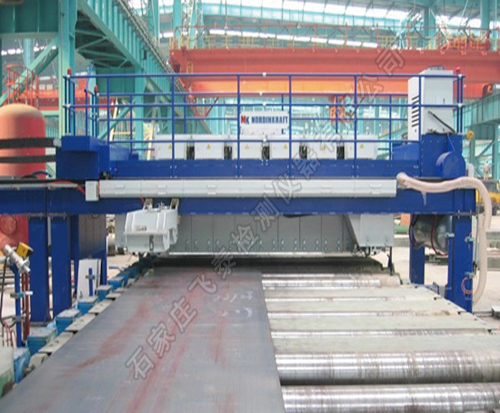

中厚板超聲波自動探傷設備展示

      中厚板超聲波自動探傷設備在滿足國標的同時也滿足EN12668-1歐洲標準；并可協助買方完成生產線取證工作。投標書須說明提供歐標鑒定的次數或者年限（一年一次的鑒定）。

中厚板超聲波自動探傷設備工作原理

      超聲波探傷設備通過探頭向鋼板周期性發射連續且頻率不變的超聲波，根據回波、超聲波的傳播距離及幅度判斷鋼板中缺陷位置和大小。由于該設備為多通道探傷，即每一個通道相當于一臺單通道探傷儀，各通道都有單獨的發射電路、前置放大器、選通閘門電路，共用一個時基電路，而接收電路、報警電路可共用，也可單獨使用。各通道之間并非同時工作，而是依次循環的交替工作。

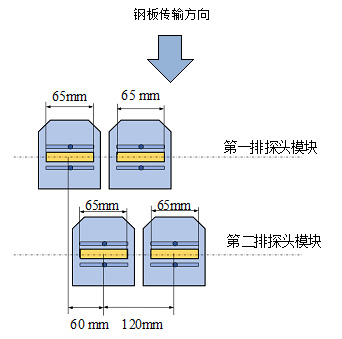

      超聲波探傷設備通過36個探傷模塊，兩條超聲探頭單元共34個探傷模塊用于檢測板體，兩個獨立的單元共2個探傷模塊用于檢測縱向邊緣，每個探傷模塊包含4獨立通道，共144個通道。每個通道晶片覆蓋尺寸為15mm，每個探傷模塊可覆蓋60mm的區域，這樣板體可覆蓋2160mm；板體超聲探頭被安裝在輥道上方與鋼板運動方向垂直分兩排呈品字形一字排開，36個模塊模塊覆蓋2160mm，這樣每分鐘能達到檢測60米。

中厚板超聲波自動探傷設備主要特點

1、可選擇水浸法、接觸法或混合方式進行探傷

2、可實現對鋼板高度智能、高靈敏度和可靠性無損探傷檢測

3、支持多種掃描方式、探頭安裝和起落方式

4、支持單軸、二軸和定時器掃描成像方式

5、具有板頭和板尾切除功能

6、儀器校準/自檢功能，在探傷前可預查儀器問題

7、峰值記憶/波形凍結，方便試樣調節

8、探傷監視可選單、四、八通道波形顯示或所有通道波形顯示

9、監視通道缺陷波形可以保留，便于發現和處理缺陷

10、操作過程實現全自動，減少人工操作和人為產生的誤差；

11、保養方便，探頭不需要特別維護。在檢測過程中探頭不會改變物理特性；

12、缺陷波形記錄，便于分析缺陷

設備具備探傷標準錄入、修改、人工選擇并自動應用功能。根據不同用戶要求，可以將用戶選用的探傷標準人工錄入到系統，也可以將修訂后的標準在系統中進行相關參數的修改。

中厚板超聲波自動探傷設備驗收

      飛泰在完成合同或協議指規定的相應責任，在物質形式上形成設備或設備的一部分。為保證此部分物件在品質上達到合同或協議規定的合格性與完整性，需要進行考核及驗收。

驗收標準：

GB/T 2970《中厚鋼板超聲波檢驗方法》

NB/T 47013.3《承壓設備無損檢測超聲檢測》

A435/A435M2《鋼板直射聲束超聲波檢測規范》

ASTM A 578 Level I ，II， III

      飛泰承諾設備的電氣系統、機械部分等所有外購件、配套件，在正規的生產廠家進行采購。飛泰確保設備制造過程中制訂工藝技術要求，嚴格按相關標準和雙方簽署的技術協議進行制造生產，使設備完全滿足買方所提出的技術要求及使用需求。飛泰對設備性能指標、產品質量負全責。設備設計壽命20年，設備平均無故障連續工作時間不小于700小時（故障排除時間小于2小時的除外）。

      探傷設備驗收過程中，對買方有關人員進行技術培訓、講課，使有關人員在設備調試后，迅速掌握使用、調整和維修方法。

中厚板超聲波自動探傷設備售后服務體系

探傷設備保證期內：

（1）電話咨詢：飛泰7X24小時為客戶提供技術咨詢，解答客戶在使用中遇到的問題，及時為用戶提出解決方案。

（2）現場支援：在接到用戶維修請求后，在8小時內作出快速響應，并在24小時內到達現場。

（3）技術升級：在探傷設備質保期內，設備需要技術升級，我公司會時通知用戶，如用戶有相應要求，我公司無條件為用戶進行升級服務。

探傷設備質保期外：

（1）設備質量保證期過后，我公司同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

（2）設備質量保證期過后，客戶需要繼續由飛泰提供售后服務的，飛泰將以優惠價格提供售后服務。

（3）維修配件，我公司售后服務中，使用的維修零配件應為原廠配件。

（4） ISO9001《質量管理體系認證》許可證，我們追求質量過硬，管理規范。為此，我們通過了ISO 9001質量管理體系認證，并貫徹于日常工作中。
